前面文章中，声峰超声波给大家分享了测量换能器阻抗特性的方法中电桥法、信号比较法，那还有一种方法是什么呢？继续跟着声峰超声波来了解第三种方法。

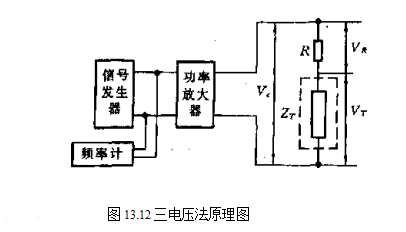

该方法的基本原理如图13.12所示。将一个无感的 电阻R串联在换能器回路中，分别可测量电压Vg、Vr、Vt。此法比较简单，只涉及到三个电压值的测量，因此得名“三电压"法。

通常，为了提高测量结果的精度，用同一台电压表测量三个电压，当在脉冲工作状态下测量时，则用同一台脉 冲电压表或同一台脉冲示波器读数，以减小系统误差。可以证明，当无感电阻R的阻值与换能器阻抗模相近时，本方法的测量精度最高。但这就要求功率放大器有多一倍的输出功率。

当测量阻抗的频率特性时，要保证加到换能器机械系统上的推动力恒定。对于压电换能器，应保持所加电压不变；对于磁致伸缩换能器，应保持输入电流不变，即保持V7是一常数。
