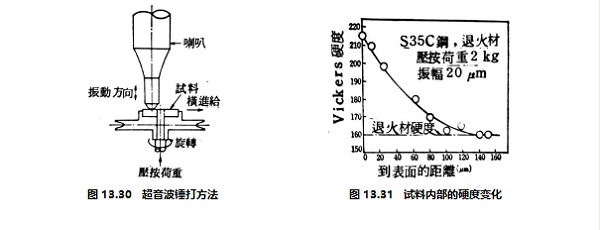

超声波振动工具冲击金属时，其表面层硬化。以周波数、振动复振幅、压按荷重，冲击S15C、S35C及18-8不锈钢，会引起表面硬化，实验方法如图13.30所示，试料切削成所定尺寸后，以#03砂纸研磨，S15C，S35C分别在850°C、900°C真空退火，不锈钢是从1100°C进行溶体化处理，进一步电解研磨，除去表面脱碳层，以micro-Vickers硬度计测定表面加工层。
