超声波拉管的原理与特点（上）

来源：时间：2022-08-01

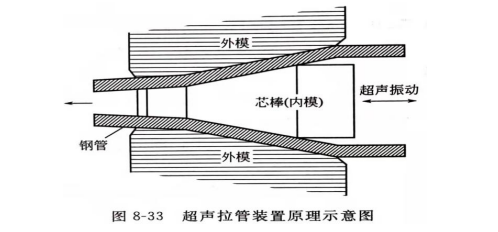

超声拉管的作用机理与超声拉丝的机理相同。这里只介绍工艺原理。其装置原理如图8-33所示，该装置是在通常的拉管设备上安装超声振动系统。超声振动系统由超声波发生器、换能器、变幅杆组成，超声系统产生的纵向振动由变幅杆直接传递给拉丝模的内模或外模。在拉管过程中拉丝模同时进行超声振动，即可有效改善拉管质量，提高拉管效率。
超声波冷拔金属与一般冷拔方法比较有以下特点：

1、降低拉拔力。在一般情况下，给外模施加超声振动拉管，可使拉拔力降低15%〜20%;给内模施加超声振动，可使总拉拔力降低10%以上；棒芯受力可减少65%以上。如果调节得当，这些力还可以进一步降低，可以减少拉拔道次，进行多道连拉。

2、提高延伸系数，减少拉拔道次。采用超声拉管时，金属的延伸系数提高。多项试验对比表明，材料抗拉强度越高，延伸系数的提高比例越大。试验中还发现，经超声拉管后的钢管不容易开裂，未经退火再次拉管时拉拔力小，能弯曲的次数增多。
