超声波模具的频率如何测试（上）
来源： 时间：2022-02-23
制作超声波模具需要提前了解，这个模具的超声波焊接机的频率是多少，根据超声波焊接机固有频率来决定我们要做的超声波模具频率，比如使用的超声波焊接机是20kHz的，那么模具也需要做到20kHz。 根据超声波在不同材料中的传播速度、材料形状等物理量进行参考计算并制作，最终通过超声波模具测频仪来检测结果  。声峰超声波厂家为大家介绍几种测量超声波模具的仪器和方法。

1.阻抗分析仪
超声波模具安装在振动器或振动器单元上，输出线连接到阻抗分析仪，然后设置频率范围进行搜索。谐振频率是阻抗低、波形好的频率。  在阻抗分析仪测试频率中，可以非常准确地看到焊接头的频率和振动状态。并且可以设置其搜索频率范围。对于新开发的超声波焊头，在初始频率测量时无法确定超声波焊头的形状和高度，这有助于设计人员了解超声波焊头的振动状态和频率。因此，它是开发和测试超声波模具不可缺少的测试方法。

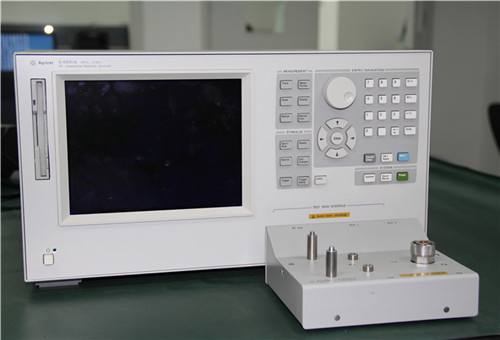

阻抗分析仪
2. HORN CHECK+频率计
超声波焊头安装在振动器或振动机组上，输出线连接到HORN CHECK，调节HORN CHECK的调频铁粉芯，发现超声波焊头的谐振频率为低电压下频率计显示的频率。

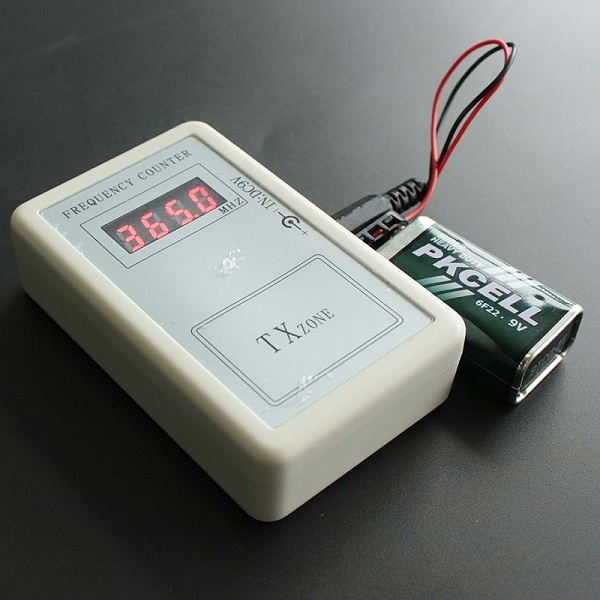

频率计
