超声波埋植螺母时,拉出力和扭力矩值设定
来源: 时间:2022-08-08

前面文章中,声峰超声波提到了超声波埋植螺母时,螺母的一个性能要求,其力学性能是一大要点,力学性能中主要是拉出力与扭力矩。

拉出力和扭力矩值设定。

图2

拉出力和扭力矩值的设定必须在合理的范围之内,过大要求可能会产生可靠性问题。

如果拉出力和扭力矩设定过高,则可能需要较深较尖的滚花纹路、或者较小的塑胶件支柱内径,这反过来会导致塑胶件支柱内部应力集中,发生支柱胀形或开裂等缺陷。我们必须在拉出力/扭力矩和可靠性之间取得平衡。

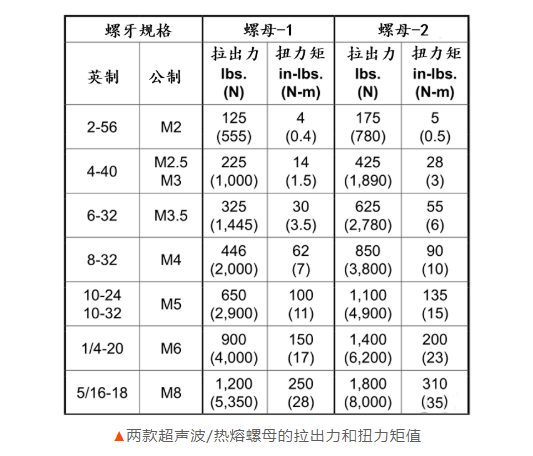

如图显示了某螺母厂商的的两款超声波/热熔螺母在通常情况下所能达到的拉出力和扭力矩值,如果我们选用了类似的螺母规格,那么拉出力和扭矩力矩值的设定就应该避免超出图中要求。
