超声波频率自动跟踪提升超声波电箱运行稳定性(中)
来源: 时间:2022-07-25
前面文章中提到,频率自动跟踪是为了让换能器始终工作在谐振状态。声峰超声波厂家带大家了解下实现频率跟踪的构思。从换能器的电端或声端取得一个反映换能器谐振特性的信号,用这个信号控制电箱的振荡频率,或者直接用此信号激振。这样,便可使电箱的工作频率与换能器的谐振频率始终保持一致。从换能器电端拾取信号的方法称为电反馈法,从声端拾取信号的方法称为声反馈法。

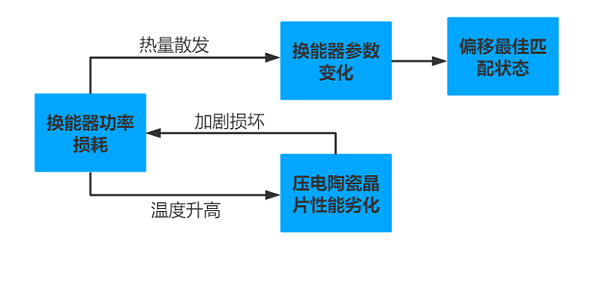

微信图片_20220725155354

电流反馈法。通过取样电阻对流经换能器的电流进行采样,采样信号被反馈至发声器的输入端激振。在正常工作条件下,即电箱的振荡频率等于换能器的机械谐振频率时,电阻上的电压与电箱输出电压相同,满足振荡条件。


若换能器的谐振频率发生改变,电阻上的电压不再与输出电压相同,原有的振荡条件被破坏。重新建立起来的振荡仍将满足电阻上的电压与输出电压相同,而此时电箱的振荡频率已随换能器的谐振频率而变。这种频率追踪方法最为简单,但跟踪灵敏度不高,稳定较差。
