超声波塑性加工时振动子喇叭状设计

来源：时间：2022-10-24

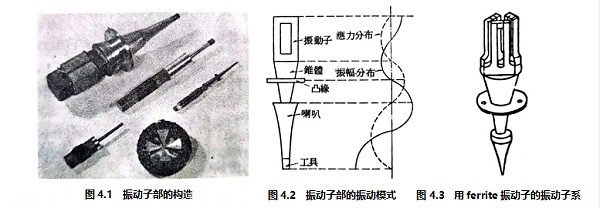

超声波加工或超声波塑性加工等的振动子系如图4.1所示，在振动子一端面软焊接或银硬焊接锥体，以螺纹将各种形状的喇叭固定于锥体前端，再在喇叭前端软焊接或银焊接工具。锥体及喇叭的功能是扩大振动子端面的振幅，振幅的分布倾向如图4.2所示。锥体或喇叭又称为振幅放大子、速度变换子(锥体、喇叭端面的振动速度大于振动子端面的振动速度)或接合器。图4.3是在ferrite振动子接着指数形锥体，在此锥体设凸缘，固定于外部容器，指数形喇叭以螺纹固定于锥体前端，构成振动子系。

1666591290713

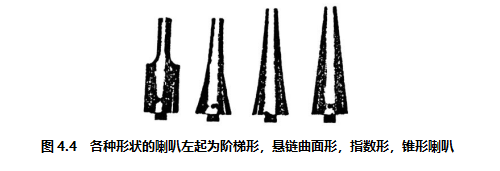

喇叭形状有数种实用，基本上有图4.4的阶梯形(step)、悬链曲面形(catenoidal)、指数形(exponential)、锥体形(con-ical)四种，其他种类的喇叭为此四种形状的各种组合，特殊例有高斯函数形喇叭、傅立叶形喇叭，但制造困难，振幅放大率又不很大于其他喇叭，目前未实用。
