超声波环状磁伸缩振动子的设计

来源：时间：2022-10-13

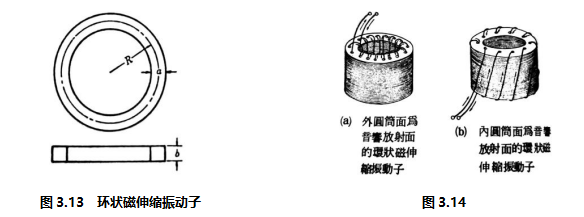

图3.13所示的环状磁伸缩振动子有各种振动姿态，常利用的振动姿态是在半径方向呼吸的振动，图3.13中，此起环的宽度a，环的半径R大某种程度以上时，此振动姿态的共振周波数f₀是平均圆周长恰为材质中纵弹性波1波长的周波数。设E为杨氏系数，ρ为此材质的密度，f₀为

3.10

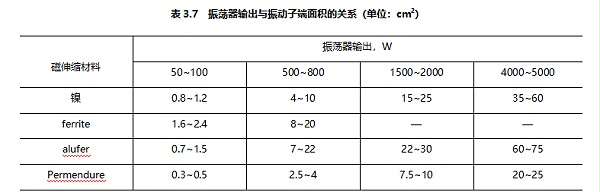

表3.7

其中，c为材质中的纵波音速， 1665629826145

此种环状振动子的材质通常用镍，如图3.14积层，在孔卷线圈，图（a）是卷线圈使圆筒外面成音响辐射面，图（b）是圆筒外面成为音响辐射面。在环状振动子开孔时的工振周波数大致为式（3.10）。

3.13-14
