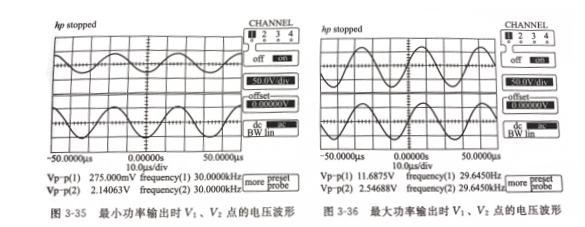

图3-35、图3-36分别为该发生器在最小功率输出时和最大功率输出时，实测的反馈电压V1、V2波形图。由图3-32可以看出，在最小功率输出时的反馈电压信号V1=0.27V、V2=2.1V；而由图3-36可以看出，在最大功率输出时的反馈电压信号V1 = 11.0V， V2 = 2.56V。

比较图3-35和图3-36不难发现，这种集成电路超声波发生器在工作过程中，反馈信号V1的变化范围在0. 27-11.0V之间，经反馈信号处理电路处理后的反馈信号V2的变化范围仅在2.1-2. 56V之间，几乎不变。这样就使得集成电路超声波发生器比上面提到的晶体管电路超声波发生器具有更宽的超声输出功率的调整范围，具有更稳定的超声波输出。
