超声波变幅杆是换能器组件中的一个重要组成部分，今天声峰超声波厂家带大家了解一下关于超声波变幅杆的设计。
根据超声波塑料焊接机的工作情况，选择变幅杆类型；按照振幅放大系数、波的功率和振幅大小的关系，得出变幅杆截面面积的大小，最后设计出变幅杆。

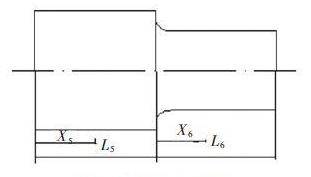

算出换能器输出端振幅A = 0.0022 m，变幅杆输出端振幅取为0.02 mm，因此振幅放大系数为= 9.09。其中，ve变幅杆输出端振幅，vf为换能器输出端振幅。因此放大系数不会很大，选择阶梯型变幅杆，如图3 所示。选择硬铝作为制作变幅杆的材料，算得变幅杆小端直径d6 =
20 mm。为了使变幅杆输出端得到最大的振幅和振速，取l5 = l6 = 64 mm，所以变幅杆长度L = l5 + l6 =128 mm。
