缺陷形状对超声波入射的影响
来源:
时间:2022-10-09

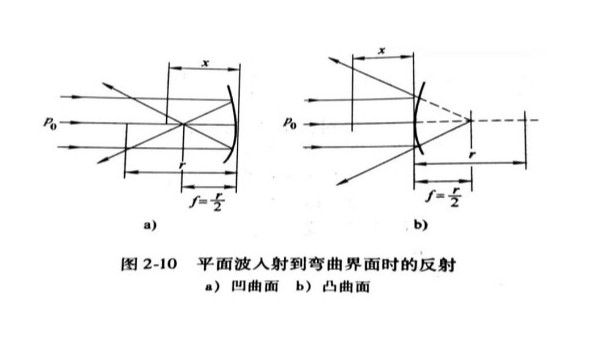

由于当超声波入射到弯曲的反射界面时,其反射振幅将受界面曲率的影响而发生变化,因此,不同的缺陷形状对缺陷回波波高有很大影响。超声波入射到凹曲面和凸曲面时声束会聚和发散的规律与工件表面(反射界面)形状图2-10的影响相似,此处不再赘述。
为了便于研究,通常把缺陷形状简化为圆片形、球形和圆柱形三种。在远场区,各种缺陷的波高都与声源面积成正比。除此以外,缺陷形状对波高的影响规律是:圆片形缺陷波波高与缺陷面积成正比,与波长的平方及距离的平方成反比;长圆柱形缺陷波波高与缺陷直径的1/2次方成正比,与波长的1次方及距离的3/2次方成反比。
当点状缺陷直径远小于波长时,其回波高度正比于缺陷平均直径的3次方。波高随缺陷大小的变化十分急剧。因此,当缺陷变小时,由于回波波高急剧下反降,很容易下降到探伤仪不能反应的程度。
对于不同类型的缺陷,在缺陷距离(或缺陷直径)一定时,缺陷波波高随缺陷直径(或缺陷距离)的变化程度不同,因此可以用于在实际应用中对缺陷形状进行初步判定。
