超声波焊接机其高效，焊接质量稳定的，安全等性能被广泛的应用到了各行各业中，今天声峰超声波厂家带大家来了解一下关于超声波焊接机的基本组成部分。超声波焊接机设备由压力机、发生器、换能器、变幅杆、焊头和零件支撑工装等组成。

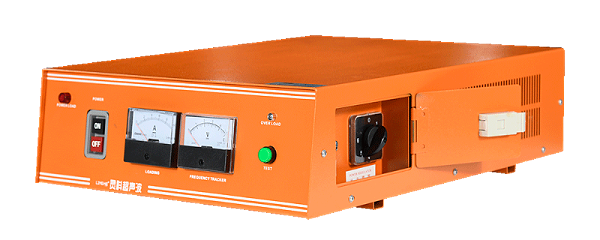

1 超声波发生器
超声波发生器的作用是将工频（50 Hz 或60 Hz）电压转变为超声频电压。微处理器经由用户界面控制焊接循环和反馈关键焊接信息给用户。用户界面也允许操作人员输入所需的焊接参数。2 焊接套件 (welding stack)/ 声能系统焊接套件提供超声机械振动，一般由换能器、变幅杆、焊头三部分组成，在变幅杆中部固定在焊接压力机上。焊接套件是有点类似音叉的谐振器。焊接套件的谐振频率必须紧密匹配来自发生器的电信号的频率（相差少于 30 Hz）。

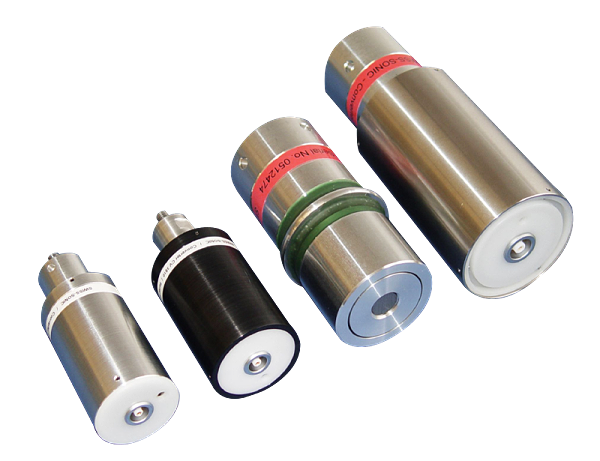

2.超声波换能器
通过逆压电效应将来自于发生器的超声频电压转化为同频率的超声机械振动。它由夹于两金属（通常是钛）块之间的若干压电陶瓷片组成。片与片之间有一薄金属板形成电极。在正弦电信号经由电极提供给换能器时，压电片膨胀和收缩，产生 15~20 μm 的轴向峰到峰运动。换能器是精密设备，应小心处理。

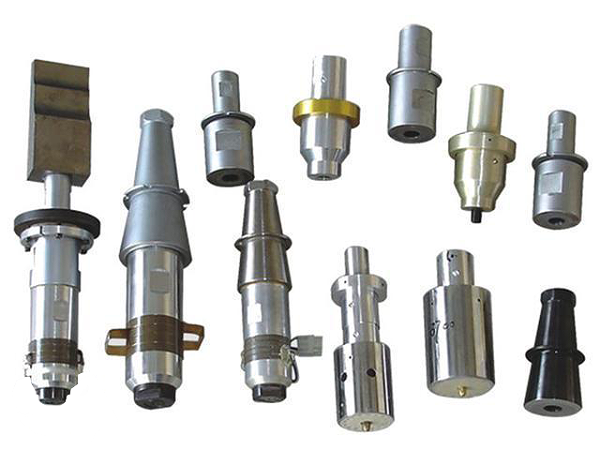

3. 超声波变幅杆
变幅杆有两个作用。其主要作用是放大换能器端部产生的机械振动并将振动传给焊头。另一作用是提供固定套件于焊接压力机上的位置。在换能器施加超声能量时，变幅杆也膨胀和收缩。与焊接套件中的其它零件一样，变幅杆是调谐装置，因而它也必须在特定频率共振以便将超声能量从换能器传至焊头。为了有效地发挥作用，变幅杆必须是超声波在其制造材质中的半波长或半波长的整数倍。一般为半波长。

超声波换能器2
