声峰超声波浅析关于超声波探伤的应用原理
来源:
时间:2022-05-16
超声波是频率很高的声波,定向性很强,尤如手电筒发出的一束光,射到物体时,会被反射回来。超声波探头内,有个压电晶片,施加一个发射脉冲电压,就会产生超声波脉冲,当把探头压紧在光洁的被测工件上时,超声波束就会传入工件,以每秒数千米的声速前进,当碰到裂缝等缺陷时,从缺陷表面反射回来,传回到探头晶片上,产生回波电压。

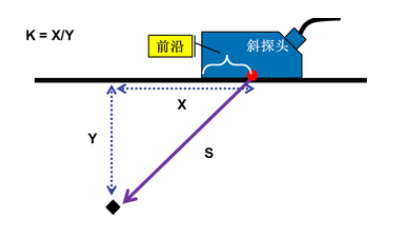

经仪器处理后,从声波来回所花费时间,再扣除掉晶片到探头表面保护膜所化的时间(称作探头零点),乘上声速就是超声波脉冲走过的路程称作声程,也就是从探头表面,声波入射到工件的点(称作入射点)到缺陷之间的距离,同时从回波电压大小也可推算出缺陷大小。由于发射时晶片强裂振动,震动哀减下来需要一定时间,此期间收到的回波混在余震中无法区别,故最小探测距离一般为5mm以上。如要探测近距离缺陷,需用频率高阻尼好的探头或双晶探头。
当声波前进到工件底部时,也会产生反射。反射方向同镜子反光规则,即垂直射入时,垂直反射回;斜射时,反射角等于入射角,且在法线两侧。如果工件底面平行于放置探头的探测面,垂直反射的回波仍能被探头接收到,而且工件底面面积一般来说远比缺陷大,故底面回波幅度也远比缺陷波幅度大。
