弯张换能器由两块凸板固接形成椭圆形结构体，椭圆的短轴和长轴之比为0.45，壳厚0.32cm，空气中的谐振频率为540Hz，当时作为雾中声源。由于发展初期将弯张换能器作为空气中的声源，其与介质匹配特性差，所以弯张换能器没有受到足够的重视。20世纪50年代末期，Toulis和Abbott为寻求一种高功率低频水下辐射器，重新对其进行了研究。从此弯张换能器在水下换能器领域得以发展，相继提出了不同的方案和结构形式，它们总共可以分为7类。

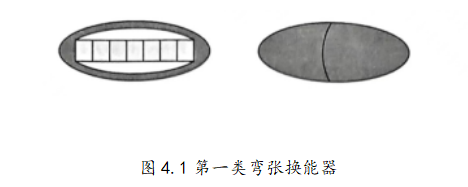

第一类弯张换能器如图4.1所示。它由金属外壳和置于其内的压电陶瓷晶片堆组成，其结构特点是外壳为椭球状。金属外壳有扁平而弯曲的表面，且沿其长轴，给其内部的压电晶堆施加一定的预压应力，以保证压电品堆始络作用于壳体上。这种橄榄球式的外结构设计因可容纳的陶瓷数量有限而导致功率受限。
