5种测定超声波的速度的方法(二)
来源: 时间:2022-08-30

前面内容文章内容中讲到了用超声波干涉计,利用光的绕射现象测定波长两个方面,接下来一起了解下还有哪些方法。

(3)用schlieren照片测定波长
图2.20中,通过细缝S1的光在透镜O2焦点结像,此像在S2刚好遮断。以透镜O3在干板P上结成液体中一点A的像。从振动子Q发射超声波时,折射率变化,光到达干板上,可得疏密波——超声波的像。此称Schlieren照片。由此可测定波长,主要用于液体媒质,适于1MHz以下的超声波周波数。

2.20

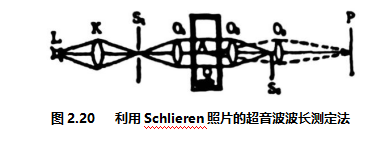

图2.20   利用Schlieren照片的超声波波长测定法


(4)用热线测定波长
Richardson利用红热线在超声波场接受周期性冷却效果,而改变电阻的现象,测定电阻。方法是将2条红热导线卷于变压器的一次部,二次线连结于热检流计,或经放大器连结于外差收信器(heterodyne  receiver),后者可听到嘷呜。红热线在超声波的腹或节位置时,电阻成最小及最大,一次电流变化,依2种一次电流相位的差异,检流计的摆动或嗥鸣强度起变化。


相对移动卷于一次侧的2条热线,测定超声波的相位一亦即波长。 根据Richardson的实验结果,此方法最高可适用到200kHz的周波数。但因热线发生的电阻变化微弱,热线须充分遮蔽隔离水晶振动子等的引出线形成的高周波电场。
