超声波发生器常用的频率自动跟踪方法-声跟踪

来源：时间：2022-09-16

前面文章中主要讲到了超声波发生器及其激励方式。根据超声波发生器特点，主要讨论、分析、设计超声波发生器的谐振、功放及匹配等相关问题。
一、关于谐振问题〈频率自动跟踪〉
所谓谐振问题就是要求发生器的输出信号频率能对在工作中变化的换能器谐振频率进行跟踪，也即称频率自动跟踪。目前常用的频率自动跟踪大致有以下几种方法：
1、声跟踪

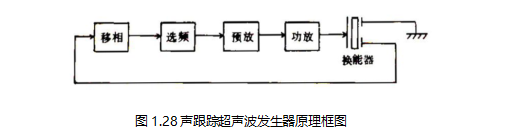

以声耦合方式，从换能器上釆集谐振频率的电讯号，然后反馈至前级放大器，使形成自激振荡器。其原理框图如图1.28所示。

由图1.28看出，电路是个闭环系统，电路在通电的瞬间产生一个冲击脉冲，此脉冲经预放、功放去激励换能器，换能器按自身固有频率振动。从而在反馈的声接收器上可得到相同频率的电讯号。经过电路的移相、选频、预放及功放再去激励换能器，如果满足振荡器的相位，幅度条件，系统将自激振荡，且振荡频率跟踪在换能器的共振频率上。
