超声波焊接线的基本设计方式

来源：时间：2022-05-30

焊接线是超声波直接作用熔化的部分，其基本的两种设计方式：第一种：能量导向；第二种：剪切设计。

这里声峰超声波厂家具体讲讲能量导向。能量导向是一种典型的在将被子焊接的一个面注塑出突超三角形柱，能量导向的基本功能是：集中能量，使其快速软化和熔化接触面。能量导向允许快速焊接，同时获得最大的力度，在这种导向中，其材料大部分流向接触面，能量导向是非晶态材料中最常用的方法。

能量导向柱的大小和位置取决于如下几点：
1 、材料
2 、塑料件结构
3 、使用要求

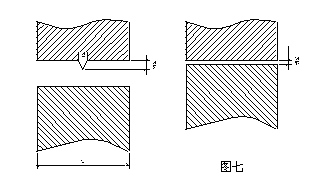

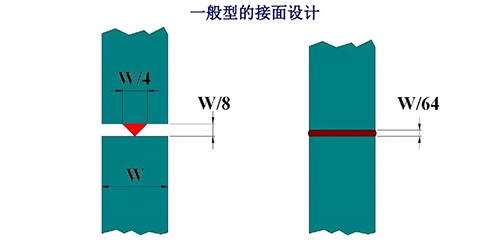

图7所示为能量导向柱的典型尺寸，当使用较易焊接的材料，如聚苯乙烯等硬度高、熔点低的材料时，建议高度最低为0.25mm。当材料为半晶体材料或高温混合树脂时（如聚乙碳），则高度至少要为0.5mm，当用能量导向来焊接半晶体树脂时（如乙缩荃、尼龙），最大的连接力主要从能量柱的底盘宽带度来获得。

没有规则说明能量导向应做在塑料件哪一面，特殊情况要通过实验来确定，当两个塑料件材质，强度不同时，能量导向一般设置在熔点高和强度低的一面。根据塑料件要求（例如水密、气密性、强度等），能量导向设计可以组合、分段设计，例如：只是需要一定的强度的情况下，分段能量导向经常采用（例如手机电池等），如图8所示。
