超声波换能器性能优劣的判断依据分析（二）

来源：时间：2022-03-08

一个压电超声波换能器或振动系统的性能优劣，需要从参数和导纳曲线图两方面进行分析，接下来从导纳曲线图形分析。

二、图形

压电换能器或振动系统的振动性能可以直接通过对数坐标图进行判断，比较直观，很实用。
1、正常的情况下，导纳圆与电导曲线如下图，导纳圆为单圆，对数坐标图只有一对极小值和极大值：

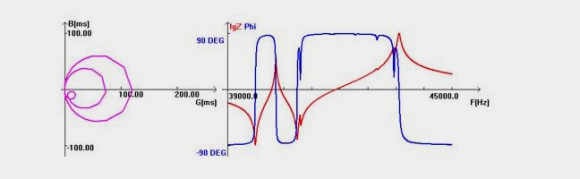

2、异常情况下，导纳圆与电导曲线如下图, 导纳圆图上出现多个寄生小圆，对数坐标图有多对极小值和极大值：

在以下的情况中，压电陶瓷或换能器的导纳圆与电导曲线会出现异常：
（1）换能器在装配时出现晶片裂。

（2）压电陶瓷本身有问题，如内部分层。

（3）超声变幅杆、模具的设计或装配出现问题。

（4）换能器同心度差造成的应力杆周围零件相碰。

超声波振子1

一般来说，导纳曲线图和参数互相有关联，如果振子的导纳曲线图正常，则R1较低，Qm较高，反之如果振子的导纳曲线图异常，一般R1较大，Qm较小。
要制造一个性能优良的超声换能器，除了要考虑其用途外，还要考虑其频率与外观形状，所能承受的功率，以及研磨、加工、装配等工艺一个都不能少。
