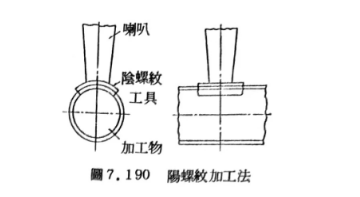

图7.121以超声波加工在超硬合金切螺纹。此时的方法如图7.190所示，将雌螺纹四等分，此1/4分割片用乌工具，将此硬焊于喇叭前端，将加工物压按于工具，每1旋转施加相当于螺距的进给，徐徐旋转加工物，即可切成螺纹。
图7.191是英国切螺纹的方法，A的切螺纹工具水平安装于喇叭前端，此时，喇叭前端呈现扭曲振动，同时在螺纹工具产生虚线D所示的振动。以安装件固定开基孔的加工物，使之自由旋转。先使工具振动，将按于工具前端，对其接触点供给磨料和水，则在稍开孔。然后，将以适当力压按于工具，则因工具的振动而自然沿工具旋转、移动，刻成螺纹。工具材质为软钢之类者即可。6B.A.~9/16B.S.F的螺纹可用此方法切入1时的深度。加工速度是预开基孔，1/4"B.S.F.螺纹切深度13mm是碳15秒，Ferroxcube
16秒、玻璃75秒、瓷器7分、碳化钨15分。图7.192是以此方法加工碳化钨之例。也可加工图B的螺模。
图7.193及图7.194为日本电子工业(株)的加工品，阳螺纹12mm、螺距1.75mm、螺纹部长度60mm、加工时间是150W加工机45分钟。该公司超音波加工切成的螺纹最小直径为3mm，图7.194的阴螺纹是直径30mm、螺距0.5mm、螺纹部长度6mm、用16kHz、150W超音波，SiC#400需4小时。
