放大器输出功率调节目前主要有两种方法：
第一种：改变激励信号导通角的方法
我们从串联型电压开关放大器负载电阻RL上的电压（例图1.36）,其基波电压幅度经富氏分析得
式中VCC为电源电压、φ为电压的导通角，则输出功率为：
式中RA为换能器折算到输岀变压器初级的阻抗。当导通角为π时，输出功率达最大，有
从式1.110中看出，若要改变D类功率放大器的输岀功率，只需改变激励信号的导通角φ即可。这种利用变换开关管导通角，实现输岀电压幅度控制的方法，又称调幅D类功率放大器，.其放大器的激励电源理图如图1.49所示。

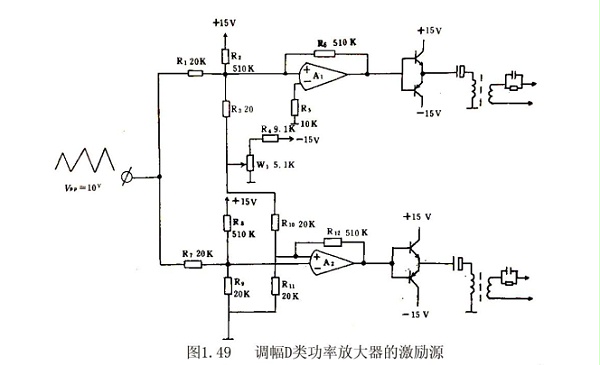

图1.49中，由三角波经A1、A2组成比较器。A1将三角波正半周变换成正方波；A2将三角波的负半周变成正方波；可调节脉冲宽度，即调节导通角φ，从而达到调节D类放大器的输出幅度。
第二种：改变电源的方法
由于输出功率与有关，从而可以通过改变V2cc的大小，调节输出功率。图1.50为一半控桥式整流电源，改变单结晶管振荡频率（可调R40~R42或R43 )，从而改变可控硅管（D23、D24）导通角，使输出电压Vcc变化。
