超声波压电材料温度稳定性和居里点

来源：时间：2022-10-10

超声波压电材料的性能随温度而变化，压电陶瓷尤其如此。图 1.7～图 1.10 表示几种温度稳定化的 PZT压电陶瓷的性能随温度的变化曲线。
表示温度稳定性的方法有几种，目前我国采用在指定温度范围内物理量的最大偏离值与室温时测量值的比值来表示该物理量的稳定性。

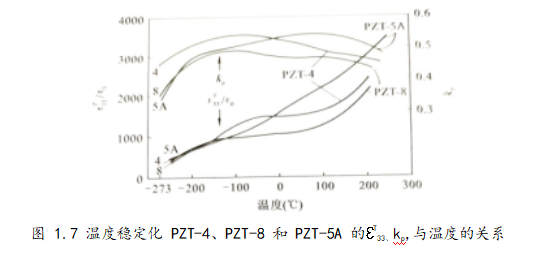

图 1.7

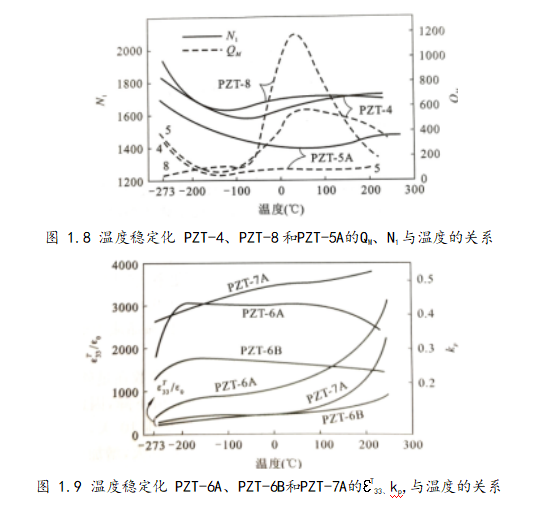

图1.8-1.9

当温度过高时，电偶极子就会回到无序状态即退极化状态。在某一温度以上压电性能完全消失，此时晶体成为有对称中心的结构，称该温度为居里点温度。因此，要连续工作而又不会出现明显的退极化，必须在远低于居里点的温度下工作。一般安全温度的极限是在 0℃和居里点之间的一半处。

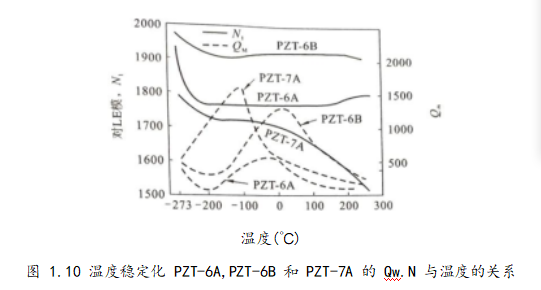

图1.10

声峰超声波 . 行业代工厂全CNC加工，精度高，刚性强

相关资讯
