超声波探头的空间响应特性

来源：时间：2022-10-11

换能器辐射的空间响应特性，也叫辐射声场特性，是换能器又一重要性质。相关内容在很多资料中可以查阅，需要指出的是，如前所述，由于超声检测多在暂态条件下工作，因此相对于稳态情况而言，人们更关心换能器暂态辐射声场特性。

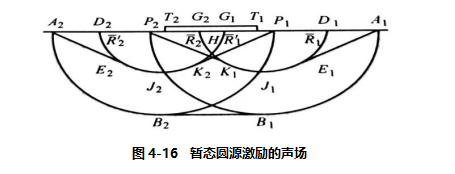

研究表明，一个圆形纵波换能器向固体介质辐射的暂态声场，是由直达波、边缘纵波、边缘横波、头波及表面波等部分组成，如图4-16所示。图中B1B2为直达波，A₁B₁P₂、A₂B₂P₁为边缘纵波，D₁J₁G₂、D₂J₂G₁为边缘横波，A₁E₁、A₂E₂、P₁K₂、P₂K₁为头波， 1665456139279

为表面波，这些波的强弱不同，对超声检测的影响也有待于进一步研究。其中比较明确的是，边缘波的存在会大大降低超声检测时的纵向分辨力。对于窄脉冲有时会带来虚假信号，给信号识别带来困难。
