关于超声波探伤应用中应注意的一些事项

来源：时间：2022-05-17

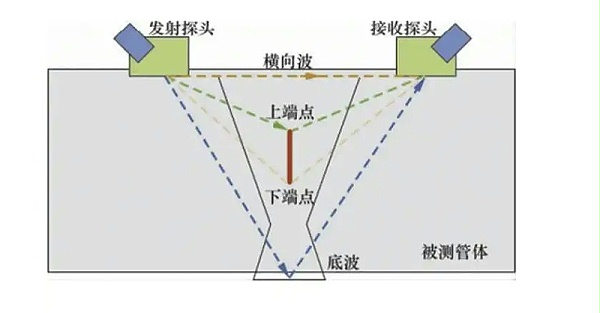

底面回波简称底波。底波回传到探测面时，又会产生反射，又会向底面传播，如此来回反射，形成2次底波，3次底波，4次底波等等。由于存在扩散现象，反射损耗，吸收损耗等，各次底波会越来越小，经过一段时间后，能量就会耗尽，再起动下一次发射。每秒发射次数称发射重复频率，探头移动速度快时，要求较高发射重复频率，否则会造成漏检。

如果工件底面同探测面不平行，根据反射角等于入射角原理，反射波偏向一边，底面反射波就回不到探头，也就收不到底波，故工件的上下面不平行时，是看不到底波的。同理，如工件内部缺陷面平行于波束传播方向，也是收不到缺陷回彼的。如缺陷面垂直于波束传播方向，收到的缺陷回波会最大，所以要根据缺陷最可能的方向，尽量选择探伤灵敏度高的探测面探伤，或选不同方向探测面反复探测，如找不到合适的探测面，也可改用斜探头。

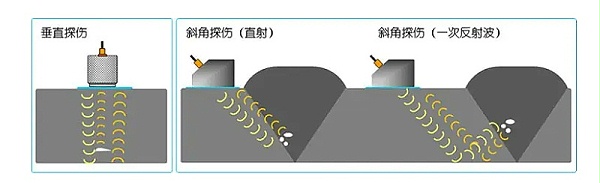

斜探头内的晶片是倾斜安装的，射出的超声波束也是斜线进入工件的。为表明倾斜程度，用工件内波束方向同探测面垂线之间的夹角表示。角度越大，波束越倾斜；声程在水平方向上的分量（也可叫投影）所占比例越大，垂直分量比例越小。常用的60度斜探头，水平同垂直之比为1.73比1（60度正切函数值），也可用这个比值称为K值来表示，故K = 1.73就是60度的斜探头，而K = 0是斜探头的特例，即称为直探头，没有水平分量，垂直分量就是声程。
