声峰超声波浅析超声波输出变压器选择的第一要点

来源：时间：2022-05-17

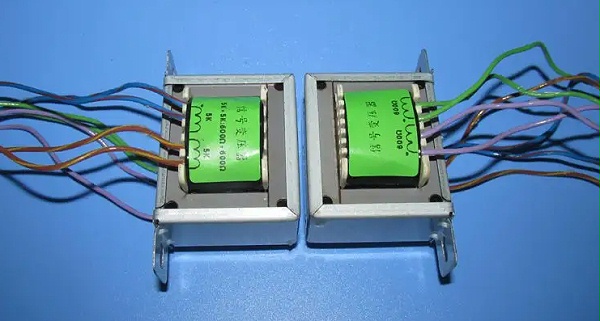

超声波输出变压器是超声波发生器的重要部件，它的性能优劣将直接影响超声加工的可靠性和工作效果。大量实践证明，各类超声加工设备中的输出变压器由于设计考虑不周、加工工艺问题及操作失误（在阻抗不匹配条件下工作）等因素，时常被烧毁。因此，研究超声波输出变压器有着重要的意义。

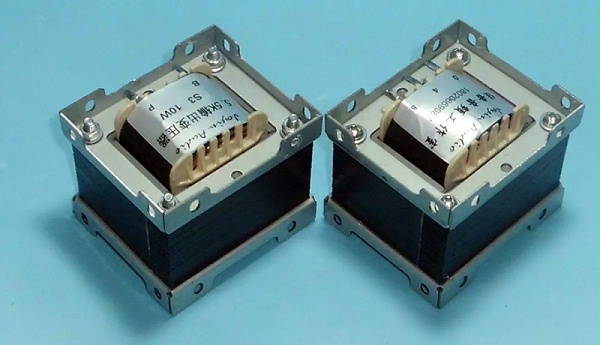

a．磁感应强度的选择。超声波输出变压器工作频率一般为16～50kHz。对于这种工作频率的变压器铁芯，用铁氧体是比较理想的。但是，由于制造工艺上的困难，铁氧体不能做得太大。因此只能按照下述原则选择，对于1kW以上的超声波输出变压器，采用硅钢片制作铁芯；对于1kW以下的超声波输出变压器，采用铁氧体制作铁芯。

如果采用0.35mm厚的硅钢片制作铁芯，则输出变压器的磁感应强度取在10～30mH之间。如果采用铁氧体制作铁芯，则输出变压器的磁感应强度一般取100mH左右。

b．漏感确定的原则。对于输出变压器来说，漏感参数愈大，分布电容愈小；反之，漏感参数愈小，分布电容愈大。理论分析和实验结果表明，输出变压器漏感愈小，电路输出失真愈小，变压器温升愈低，输出功率愈大。但过小的漏感会带来易产生寄生振荡的弊端。

c．线圈的绝缘。超声波输出变压器线圈绝缘的问题，在整个变压器的结构中占有极其重要的地位。1kW以上的输出变压器尤其突出。
