焊接接头的设计对超声波焊接结果的影响

来源：时间：2022-04-07

关于影响超声波焊接成功的5个重要因素，声峰超声波给大家分享了关于焊接系统频率及工装夹具与焊头、塑料材料方面说的知识，今天继续带大家了解下关于焊接接头的设计对超声波焊接的影响。

影响超声波焊接最关键、最重要的因素是接头设计。当零件处于设计阶段时，工程师应谨慎考虑和评估。焊接接头有多种设计，有各自特点和优势。选择何种设计，取决于塑料类型、零件几何形状、焊接要求、注塑能力以及外观要求等。

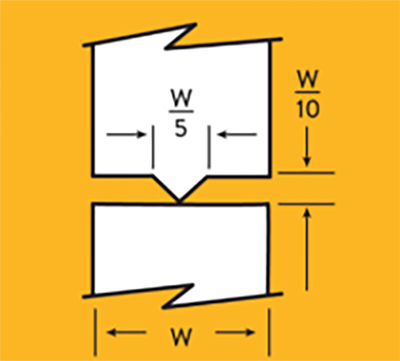

典型的接头设计：三角导能筋设计。这是超声波焊接中最常用的设计，也是最容易注塑的设计。它的特点是在平面上有一个凸起的小三角，三角顶部是90或60度。因其尖点设计容易引导并集中振动能量，所以叫做导能筋。

台阶缝设计，容易注塑成型，上下件可自定位，焊接强度高，熔融材料流入垂直间隙中。

沟槽缝设计，上下件可自定位，具有高强度、密封性好的特点，且内外侧无溢料。缺点是要求一定的壁厚。

剪切缝设计，一般用于要求高强度密封的较小尺寸的产品焊接，特别适用于结晶性塑料的焊接。

Scarf接头，这通常用于具有圆形或椭圆外形的零件上，提供高强度和高密封性，特别适用于结晶性塑料的焊接。
