浅析超声波振荡器的作用及其振荡条件

来源：时间：2022-05-09

超声波振荡器的作用是产生一个一定频率的信号，用以推动后面的放大部分。它可以是一个独立的振荡器，也可以是一个反馈网络。习惯上，把前一种称为它激式超声波发生器，后一种则称为自激式超声波发生器。它激方式产生的超声波振荡频率比较稳定，并且可以在较宽的频率范围内调节。自激式超声波发生器的结构比较简单，且有利于实现频率的自动跟踪。

根据超声加工的需要，超声波发生器的波形可以是正弦波，也可以是非正弦波，但以正弦波最为多见。因此，这里主要分析正弦波振荡器的振荡条件。

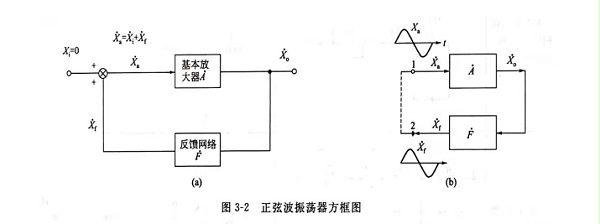

从结构上来看，正弦波振荡器就是一个没有输入信号的、带选频网络的正反馈放大器，如图3-2所示。图3-2(a)表示接成正反馈时，放大器在输入信号X_i=0时的方框图，简化一下，便得图3-2(b)。由图3-2(b)可知，如果在放大器的输入端1外接一定频率，一定幅度的正弦波信号X_a，经过基本放大器和反馈网络所构成的环路输出后，在反馈网络的输出端2得到反馈信号X_f，如果X _f与X_a在大小和相位上都一致，则可以除去外接信号X_a，将1、2两端连接在一起（如图中虚线所示）而形成闭环系统，其输出端可继续维持与开环时一样的输入信号，即 X_f=X_a。
