浅析超音波拉孔的方法（一）

来源：时间：2022-08-17

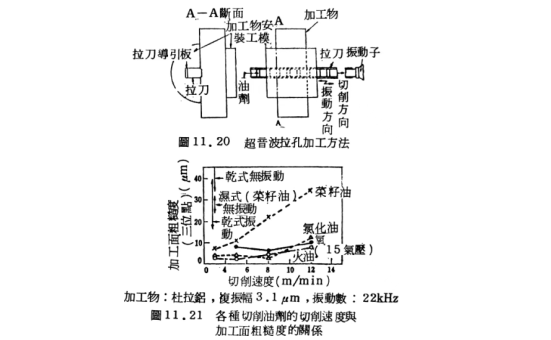

图11.20为超音波拉孔的方法，超音波周波数21.6kHz，拉刀(broach )为key broach高速钢3种，安装于镍振动子前端，拉刀宽度(切削宽度)7mm，前斜角15°，离隙角2°，扬程5/100mm，加工物为杜拉铝，切削油剂的流量，从开始切削部单纯注入。附加振动可改善加工面粗糙度，但粗糙度因切削油剂种类而异(图11.21),荣籽油粘性较高，氯化油和火油低，也注入粘性极低的氧气，图中的粗糙度是在切削方向测定。干式而不施加超音波振动时、干式而振动时、湿式(荣籽油)而振动时，切削速度3m/min的粗糙度也记入图中。

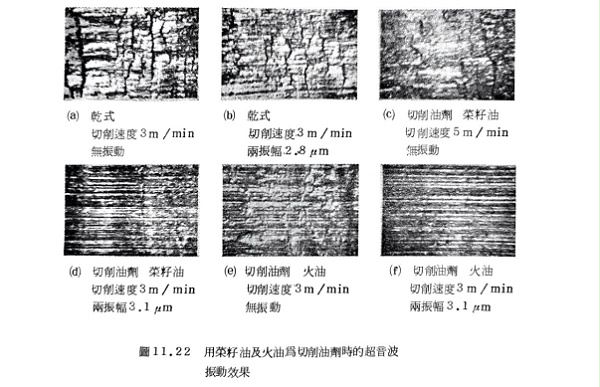

施加超音波振动时，增强油剂的效果，用荣籽油而两振幅约，可得无构成刃尖或熔融物熔着的光辉面，振幅愈大时效果愈大，此种切削所得杜拉铝的切削面照片如图11.22所示，施加超音波振动可改善切削面。

11.22

声峰超声波 . 行业代工厂全CNC加工，精度高，刚性强

浅析超音波拉孔的方法（二）

什么是压电陶瓷的电退极化？"

相关资讯
