声峰超声波浅谈超声波塑料件的结构设计（一）

来源：时间：2022-05-26

第一点：塑料件的结构

塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2-6kgf/cm2 。所以塑料件必须保证在加压情况下基本不变形。

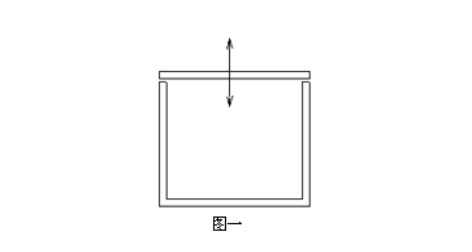

1.2：罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑：

1 、加厚塑料件
2、增加加强筋
3 、焊头中间位置避空
1.3：尖角

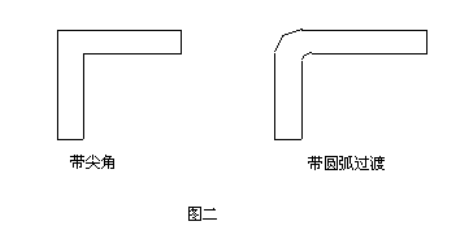

如果一个注塑出来的零件出现应力非常集中的情况，比如尖角位，在超声波的作用下会产生折裂、融化。这种情况可考虑在尖角位加R角。如图2所示。
