声峰超声波塑料焊接的焊点、焊面设计及连接方式(一)
来源:
时间:2022-06-24
声峰超声波塑料焊接有点焊、面焊、缝焊等形式,除了两焊件均为塑料材料之外,有时要用此方法解决塑料件与金属件的连接工艺,如铆墩、嵌镶等,声峰超声波也一起给大家介绍一下。
超声波塑料焊接与金属焊接不同,超声波塑料焊接的关键是焊点及焊头的设计。要达到超声波塑料焊接的最佳效果,必须选择适当的超声功率、压力和焊接时间,并对固定零件用的夹具、焊件结合面的接口形状等进行合理的设计。
1、焊点设计。

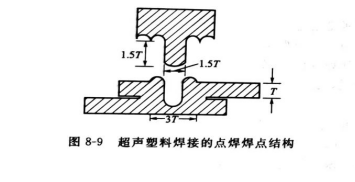

超声波塑料焊接的焊点设计是指给超声波点焊塑料材料设计出一种合理的焊点结构。要求该焊点结构在连接强度方面必须达到预定的指标,同时外形要尽可能美观。当然,满足这种条件的焊点结构有多种,图8-9给出了一种焊点结构的实例。
焊点的结构与焊件厚度有关,设焊件厚度为T,则焊头的结构如图中上半部分所示。焊接以后的焊点结构如图中下半部分所示。焊点的外形为一个凸起的圆环,环内为一直径为1.5T、深为1.5T的盲孔,在盲孔周围直径为3T的范围内形成一个环形熔化连接区。随着焊件厚度的不同,焊头尺寸也不同。
