前面的文章中，声峰超声波讲到了超声波塑料焊接的焊点设计，我们继续来了解下关于焊面设计这方面的知识。
焊面设计。为了在塑料焊接过程中使超声能量集中，缩短焊接时间，提高焊接质量，同样对焊面的结构需要进行专门设计。

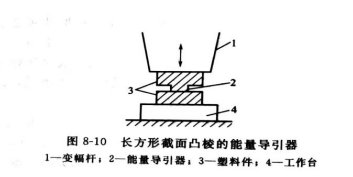

当两个塑料件需进行平面焊接时，如果在某一焊件的焊面上设计一个一定截面积的凸棱，则可在焊接过程中集中超声振动能量，缩短焊接时间。该凸棱熔化后，正好均匀布满焊面，从而产生牢固的连接强度，减小焊面处的变形。如图8-10是一个长方形截面凸棱的能量导引器，如果用三角形的能量导引器替代长方形能量导引器，效果会更好。
在工艺实践中，有没有能量导引器，焊接效果大为不同。在同样条件下，能量导引器使焊接时间缩短很多。

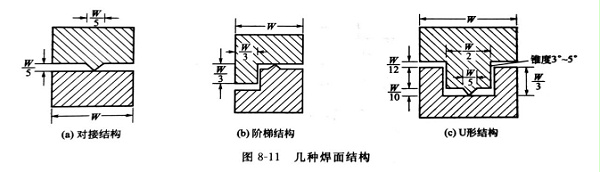

不同用途的塑料制品对塑料焊面结构的要求也不同。有的强调外形美观，有的强调焊接强度，有的强调密封性好等。另外，焊件本身的结构对焊面的形状有很大制约。因此，焊面设计必须根据具体要求和焊件形状进行综合考虑。当然，焊面结构必然是多种多样的。图 8-11为几种不同的焊面结构示意图。
总之焊点或焊面设计是超声塑料焊接中的一项重要内容，要根据具体焊件和要求进行合理设计。如果设计不合理，将会出现焊缝溢出、焊接强度下降等问题。
