上一篇文章中，声峰超声波厂家分享了关于数字电路超声波发生器的全桥型电路，今天我们继续来了解一下，关于半桥型电路的知识。

第二种：半桥型。

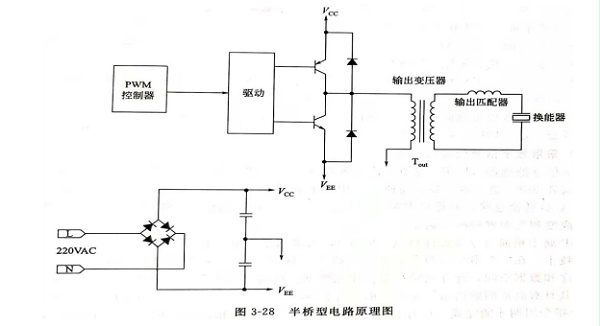

图3-28所示为半桥型电路原理图。图中PWM控制器是一块多功能IC集成电路，兼作频率发生器及脉宽调制器，还集成一些保护性电路、负反馈电路等。IC的输出经过信号驱动后供开关管，两个开关管轮流导通，经输岀变压器Tout匹配，供换能器使用。功率的调节有如下两种方式。

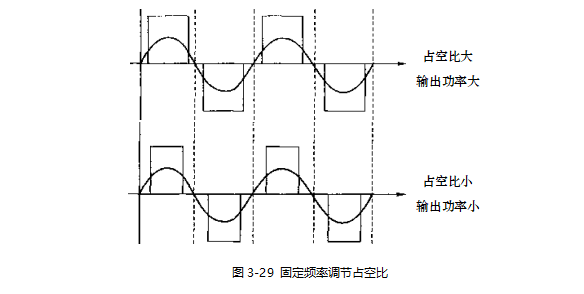

另一种方式是固定频率，调节占空比。当开关管导通时间较长时，输出的功率较大；导通时间较短时，输出功率变小，如图3-29所示。
