超声波焊接中的导熔线怎样设计?

来源: | 发布日期:2022-03-03
珠海超声波焊接机在购买和使用之前,需要分析产品从而确定焊接方案,其中关于导熔线的设计至关重要,那么超声波焊接中的导熔线怎样设计?声峰超声波厂家带你来了解一下。

1、 导熔线的定义

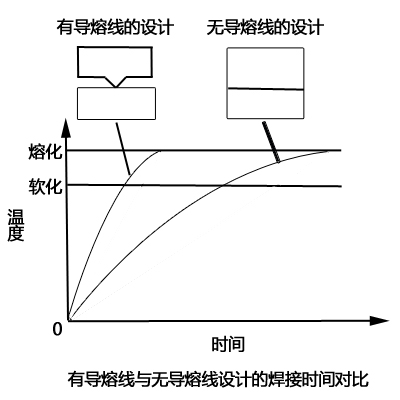

超音波焊接时为了集中超声波能量,2个塑料件之间的接触面要尽量的小,并同时降低塑料熔融和焊接需要的能量。导熔线(或称导熔线柱、超声波线)这样的构造,它是在一个塑料件焊接面上突起的三角形柱,顶部越尖越好,主要功能是将超声波能量集中在三角形的顶部,使积累的能量在焊接面上产生匀称的塑料熔流。
1
2、导熔线的设计

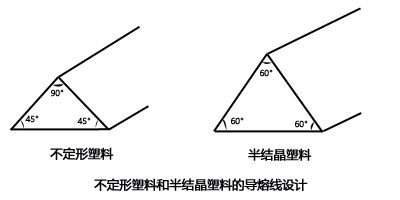

合适的导熔线设计可以提升超音波焊接的强度和品质、减少生产周期。相对性于不定形塑料,半结晶体塑料要求导熔线的顶角要更尖,这是由于半结晶体塑料对超音波焊接动能的传输不是很有利。一般来说,不定形塑料的导熔线顶部视角为90°,而半结晶体塑料的导熔线顶部视角为60°,如图所示。
2

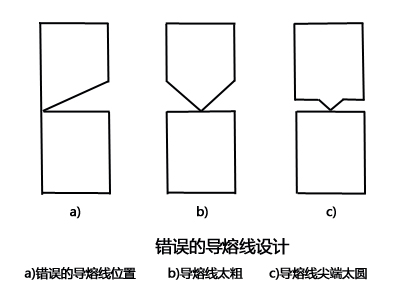

任何一个焊接零件上都可以设计导熔线,建议把导熔线设计在与超声波焊头模具接触的塑料件上。错误的导熔线设计是不利于2个塑料件间的超音波焊接的,如图所示。

3

以上是超声波焊接中的导熔线设计中关于导熔线定义及其设计的部分内容,更多资讯继续关注声峰超声波厂家。国内大品牌声峰超声波焊接机厂家 ,超声波塑焊机产品广泛运用在医疗器械、电子电讯、塑料包装、汽配行业、无纺布、自动化配套等多个领域。为海内外各行业、企业提供OEM/ODM、代工、批发及稳定性强的优质超声波塑焊设备定制方案。
