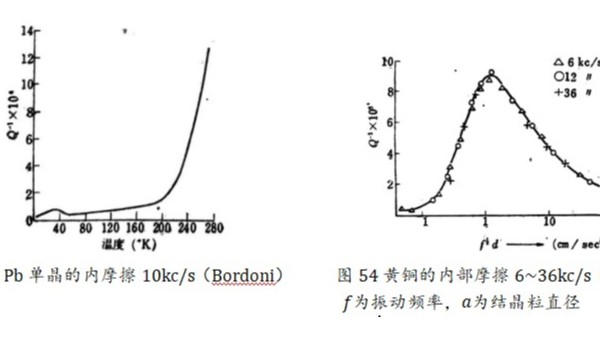

近年来,随着移位理论的发展,已经取得了相当多的实验和理论结果,但尚未得到足够的结论。图53显示了pb单晶内部摩擦的测量示例,认为低温下的最大内部摩擦是由于移动到位移旁边的平衡位置而引起的缓和现象。据解释,在室温以上,内耗随温度上升,这是因为杂质原子阻止的位错随着温度的升高而变得容易分离,从而容易发生塑性变形。多晶金属也存在塑性变形吸收,但又增加了另一种机制。其中之一是晶体粒子之间。中所述修改相应参数的值。由于晶粒的各向异性,当晶粒整体失真时,晶粒之间会产生温差,从而引起热传导。由该原因引起的内耗通常在几kc/s~10kc/s时最大。(图54)在更高的频率范围内(约10Mc/s),可以看到晶粒散射引起的衰减。多晶金属在高频率范围内的衰减
尽管如此,Mason认为第一项是塑性变形引起的,第二项是散射引起的,b对晶粒的大小非常敏感(图55)。

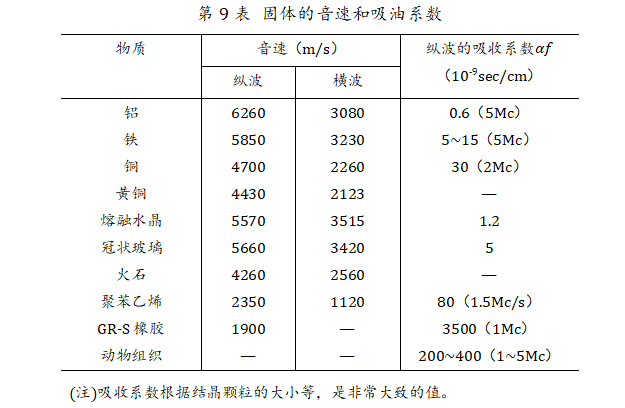

铁磁体中存在由其磁畴结构引起的内部摩擦。玻璃,肌肉等生物组织的吸收系数α与振动频率成比例地增大。

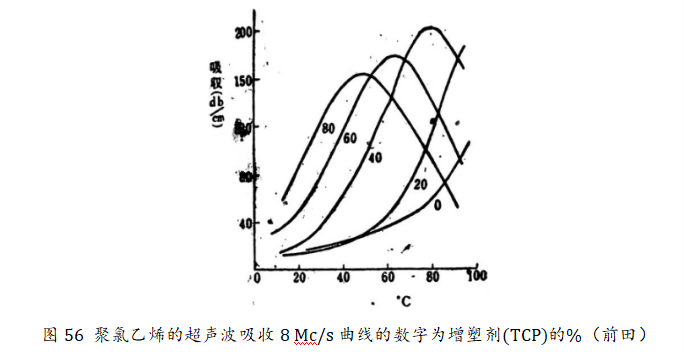

高分子物质的内耗很大程度上依赖于振动频率。上一篇文章中图52是橡胶的一个例子,tanδ在一定的振动频率下具有最大值,是缓和现象的。即对于比这个最大振动频率低很多的振动频率外力。表现出橡胶的行为,在高振动频率下表现出玻璃的行为。但是,这种转变涉及非常广泛的振动频率。图56显示了链状聚合物每波长吸收系数的温度变化。当增塑剂%时,最大温度下降。
咨询电话
微信咨询
