3种通用的测量换能器阻抗特性的方法（二）

来源： | 发布日期：2022-06-08

接下来声峰超声波继续给大家讲讲测量换能器阻抗特性的第二种方法。

第二种：参考信号比较法

该方法适用于换能器在脉冲大功率状态下的阻抗测量。在实际大功率脉冲工作条件下测量换 能器的电阻抗更为真实。而一般的电桥法不能进行这种测量。参考信号比较法在于，将取样脉冲 (电压和电流)信号与载频的连续波参考信号进行幅度和相位的比较，最后得到被测换能器的阻抗 值。本方法的原理如图13. 10所示。

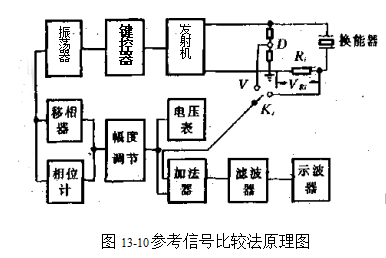

13.10参考信号比较法原理图

振荡器的连续信号通过键控器(即门电路)加到功率放大器.后者输岀额定功率级的脉冲电 压加于换能器上，在换能器回路中串联一个标准的无感取样电阻R，并联一个标准的分压器。分别取得脉冲电流和脉冲电压信号。

振荡器输出的连续波信号又经移相器和幅度渦节衣后，通过加法器与取样的脉冲电压或脉冲 电流信号相加，当它们的幅值相等、位相相反时、在脉冲信号期间，输出平衡为零。在脉冲间隙 期间为连续波信号，在示波器上显示波形如图13.11所示。

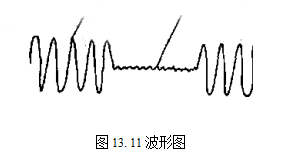

13.11波形图
值得指出的是，为了得到图13.10所示的那种平衡，幅度和相位调解必须反复进行。另外，由 于脉冲信号中有谐波畸变频率，所以，在零值上还将会有脉冲信号的残余。如诸波畸变很小，则残余信号也就会很小，将不会给测量带来明显误差。若此残余较大，可用低通滤波器滤掉谐波分掉。
