5种测定超声波的速度的方法(三)

来源: | 发布日期:2022-08-31

前面文章中声峰超声波讲到了用超声波干涉计,利用光的绕射现象,用schlieren照片,热线等4种测定波长的方法,今天讲一下最后一种。

(5)用脉冲法测定音速

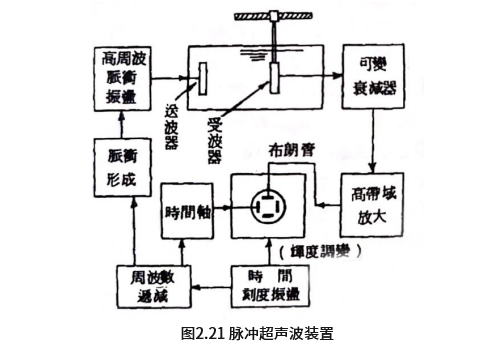

直接求音速的方法是测定超声波传播一定距离的时间。图2.21示其一例,从发信器发出脉冲超音波,收信器接收的信号呈现于布朗管上。移动收信子时,超声波的传播距离变化,传播时间变化,测定收信脉冲在布朗管上时间轴移动多少,即可求音速。
2.21

塑胶之类与液体间的反射损失少的固体,若将某种厚度的平行平面板插入音路中,则依塑胶中与液体中音速的差异及板厚,收信脉冲在布朗管上移动某种长度,由此移动量可求在塑胶中的音速。


以此方法求金属中的音速时,将金属棒两端面加工平行,只在片面贴收发波兼用的超声波振动子,使脉冲超声波在棒中往复数次,利用多重反射测定。

利用此种脉冲法也可测定媒质中的吸收,亦即由传播一定距离的超声波发信脉冲与收信脉冲的强度差异,测定吸收,很广用。
