常见的高频分立元件放大器的分类

来源： | 发布日期：2022-07-05

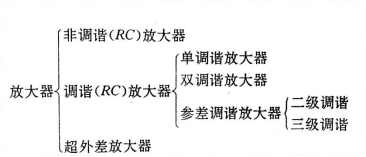

常见的高频分立元件放大器有以下几类：

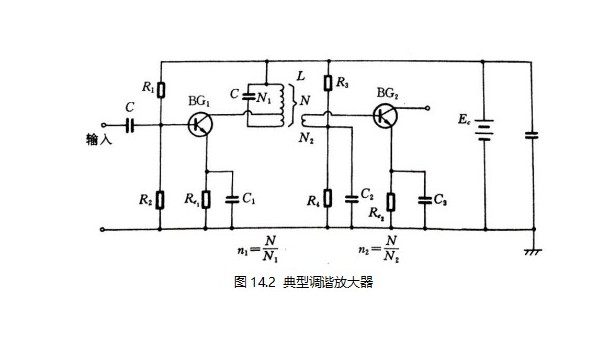

在脉冲式超声波探伤仪器中常用调谐(LC)放大器。所谓调谐放大器，就是放大管的负载不是纯电阻，而是电感L及电容C组成的调谐回路。调谐放大器与以纯电阻为负载的放大器相比较，可获得比较大的放大倍数及频带宽度。从本质上看，调谐放大器兼有了信号放大电路和信号滤波电路的功能。晶体管调谐放大器基本电路如图14. 2所示。

由图14. 2可见，若把LC并联谐振回路作为晶体管的负载，则因晶体管的输入阻抗远较电子管的小，如果LC回路直接连接至晶体管的输出或输入回路内，则必降低LC回路的Q值和放大倍数。因而LC回路常采用线圈抽头连至集电极，以提高Q值。此外，输入、输出回路用变压器耦合，进行阻抗匹配，以达到提高放大倍数的目的。

调谐放大器有单调谐、双调谐及参调谐(二级参调、三级参调)放大器等种类。当总的放大倍数及总的频带宽度相同时,三级参调放大器所需的级数比二级参调放大器少，而二级参调放大器又比单调谐放大器少。单调谐放大器适用于频带宽度小于3MHz的信号放大;二级参调式适用于3〜 8MHz;三级参调式适用于8〜10MHz的信号。
