超声波的连续波与脉冲波的知识分享(下)

来源: | 发布日期:2022-04-16

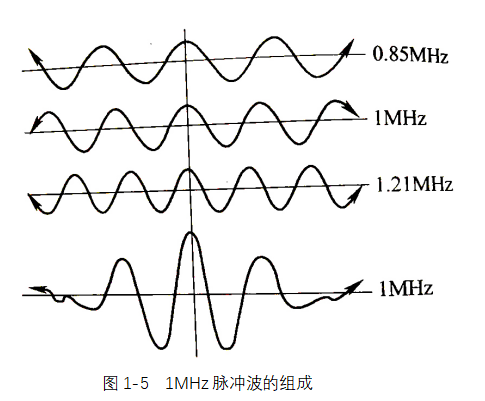

前面文章中分享到了,一个脉冲波中包含这不同频率的波,图1-5给出了超声检测中1MHz的脉冲波与其中包含的正弦波之间的关系。可以看出,此处1MHz的脉冲波由0.85MHz、1MHz和1.21MHz正弦波叠加而成[4]。为合成某一脉冲,需要一系列的正弦波,且要合成的脉冲宽度越窄,需要的正弦子波数量越多。这些子波具有与中心频率不同的频率。由于子波的频率不同,因此在传播条件不合适时会产生畸变,通常使脉冲宽度变宽。

3

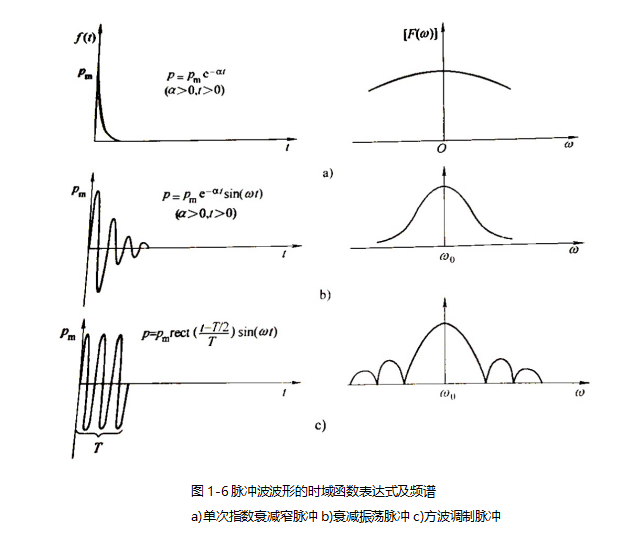

超声学中常用的脉冲波波形主要有单次指数衰减窄脉冲、衰减振荡脉冲和方波调制脉冲。图1-6给出了上述三种形式脉冲波波形的时域函数表达式及由傅里叶变换得到的频谱示意图[5]。可以看出,它们都不是一个单频波,在其基频附近存在一个频带。

4
