超声波发生器应用数字化控制技术的形式(三)

来源: | 发布日期:2022-06-07

前面内容中我们讲到了超声波发生器应用数字化控制技术的关于单片单片机控制、数字信号处理器(DSP)控制 两种形式,今天继续来讲讲第三种形式。

第三种:采用FPGA控制。

现场可编程门阵列(FPGA)属于可重构器件,其内部逻辑功能可以根据需要任意设定,具有集成度高、处理速度快、效率高等优点。其结构主要分为三部分:可编程逻辑块、可编程I/O模块、可编程内部连线。由于FPGA的集成度非常大,一片FPGA少则几千个等效门,多则几万或几十万个等效门,所以一片FPGA就可以实现非常复杂的逻辑功能, 替代多块集成电路和分立元件组成的电路。

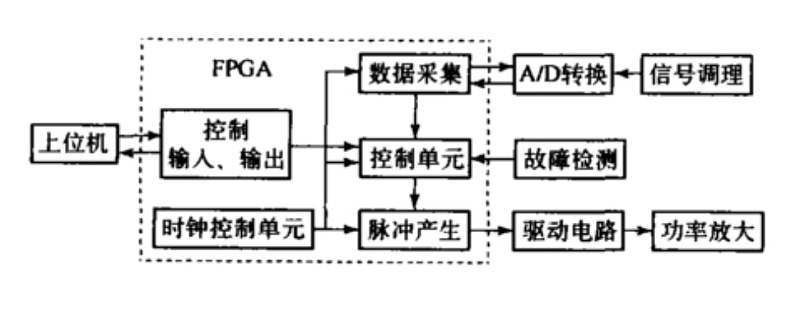

FPGA

它借助于硬件描述语言(VHDL)来对系统进行设计,釆用三个层次(行为描述、PJL描述、门级描述)的硬件描述和自上至下(从系统功 能描述开始)的设计风格,能对三个层次的描述进行混合仿真,从而可以方便地进行数字电 路设计,在可靠性、体积、成本上具有相当优势。比较而言,DSP适合取样速率低和软件复杂程度高的场合使用;而当系统取样速率高(MHz级),数据率高(20MB/s以上)、条件操作少、任务比较固定时,FPGA更有优势。
