超声波回波信号的两种常见分析方法

来源: | 发布日期:2022-06-16

时域分析和频域分析是超声波信号分析中常用的两种分析方法。其中,时域分析主要针对回波信号波形特征进行分析,因具有直观、方便的特点,是最传统和简便的分析方法,也是多年来超声波探伤中一直沿用的测定缺陷位置和尺寸的主要依据。

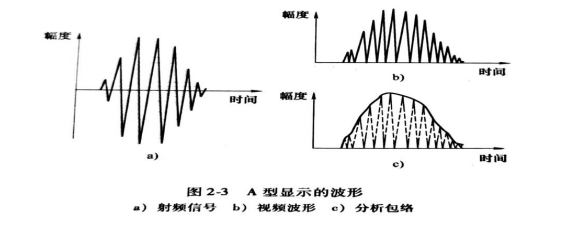

目前,在工业生产中应用最为广泛的仍然是A型显示。通常在荧光屏上实现A型显示的波形有两种:一种是不检波显示,即直接显示超声回波声压的射频信号,如图2-3a所示[3];另一种是检波显示,即显示经过检波后的回波声压波形,如图2-3b、C所示。其中,射频显示能比较真实地反映出超声波脉冲在介质中的传播情况,有利于分析回波的波形特征,进而分辨缺陷的性质。视频显示因具有图形清晰、简单等特点,且能同时显示出不同声程上的几个缺陷,容易判断,因而为大多数超声波探伤仪所采用。

1655369338004
