超声波焊接机工作过程中如何产生热量?(上)

来源: | 发布日期:2022-05-12
在超声波焊接中,纵波以高频形式传递,产生低振幅的机械振动。焊接机的电能转化为往复运动的机械能。

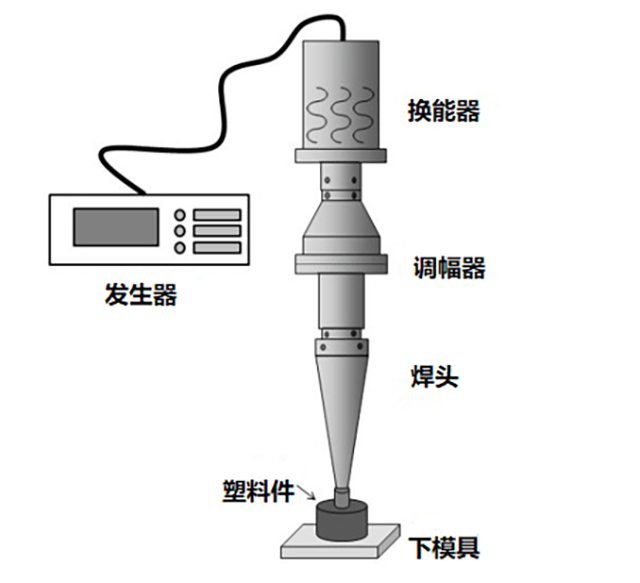

如图所示,超声波焊接机的主要部件有电源发生器、换能器、调幅器(有时也叫做变幅杆)和焊头。电源发生器将50-60Hz,电压为120V/240V的电源转换为运行在20-40kHz,电压为1300V的电源。这些能量提供给换能器,换能器利用圆盘形的压电陶瓷将电能转化为机械振动,即当高频电流通过压电陶瓷,压电陶瓷会产生应变位移。
1651818520(1)
转换器将振动传递给调幅器。调幅器将超声波的振幅放大,继续传递给焊头。焊头继续放大超声波的振幅,并与零件接触。

最终,能量传递到装配的两个零件的焊接筋位置。因为焊接筋是尖点设计,所以能量集中在尖点位置,同时在压力作用下摩擦生热。该热量是由两种摩擦产生的,一种是上下零件材料之间的表面摩擦,另一种是材料内部分子间摩擦。正是由于摩擦产生的热量,使得上下零件在焊接位置熔化并连接在一起。

1640239723(1)
