超声波换能器的组装-丝绢网印刷法(下)

来源: | 发布日期:2022-09-28

前面文章中,声峰超声波讲到了超声波换能器组装操作方法的第一个基础步骤,接下来继续了解下如何具体操作。

钹式换能器阵元是以黄铜片作为电极,因此需要黄铜片与压电陶瓷片具有导电性能,如果黏结层较薄,则可以实现黄铜片与压电陶瓷片的导电。为了使钹式阵元具有很薄的黏结层,可以应用丝绢网印花法,它不但能够产生满足要求的环氧层,而且比较利于规模生产。

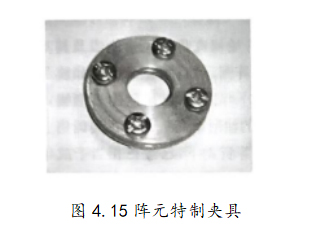

4.15

采用丝绢网印花法对陶瓷片处理以后,在陶瓷片的两面产生了一定厚度的黏结剂涂层,将黄铜片与陶瓷片黏结。为了保证要求黄铜片与压电陶瓷片绝对后心,可以采用特制的夹具,如图4.15 所示。将阵元用特制夹具夹好后,水平放于烤炉中,其目的是为了防止黏结剂快速凝固,而且黏结剂软化后可以使黏结层更薄。待阵元黏结牢固之后,从夹具中取出,连接导线。
4.16
上述制作工艺性能稳定,成本低,并且适合批量生产。根据设计尺寸可灵活制作出多种尺寸的钹式换能器,根据阵元的设计规律和特殊的制作工艺,制作的低频钹式换能器阵元。图4.16 所示给出了一个钹多换能器实例,从该例中我们同时也可看到,钹式换能器具有体积小、质量轻的突出优点。
