超声波换能器的组装-丝绢网印刷法(上)

来源: | 发布日期:2022-09-28

超声波换能器是超声波焊接机中的重要组成部分,那么超声波换能器一般是如何组装的呢?今天声峰超声波带大家一起了解一下。

由于结构限制,需要将钹式换能器的电导线连接在黄铜片上,因此要求黄铜片与压电陶瓷片的镀银电极面之间能导电。实验证明,如果黏结层很薄,黄铜片与电极面之间是导通的。为使金属端帽和电极面之间黏结牢固并且具有良好的导电性,现有文献中提出了各种不同的方法,其中一些方法比较复杂。下面介绍丝绢网印刷法,具体操作方法如下:

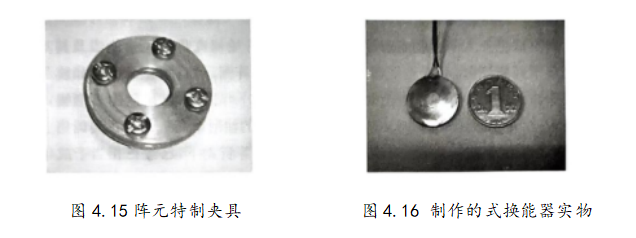

4.15-16

首先将环氧树脂与硬化剂混合均匀,涂于无灰尘和无杂质的专用黏结剂调胶板上,形状为圆形,用工具将涂层上表面展平,将专用纱布平放在涂层的上表面。然后将陶瓷片平放在粘有黏结剂的纱布上面,用力按压陶瓷片,按压后取出陶瓷片并对另一面进行同样的处理。需要注意的是,按压时陶瓷片要放在一个牢固的支持物上。
以上是关于超声波换能器组装操作方法的部分内容,更多详情资讯继续关注声峰超声波。
