超声波模具的频率如何测试(下)

来源: | 发布日期:2022-02-23

上一篇文章中,声峰超声波厂家给大家分享到了关于超声波模具频率测试可以使用的一些测试仪器,还有哪些可以仪器可以使用?

信号发生+频率计数器。

超声波焊接头安装在振动器或振动部件组上,输出线连接到信号发生器,在信号发生器上搜索焊接头的谐振频率,发现焊接头的谐振频率为电压低时频率计数器显示的频率。  以这种方式测试焊接头可以防止超声波焊接头在制造过程中由于频率或谐振点的太大偏差而损坏。

自动频率跟踪超声波焊接机。

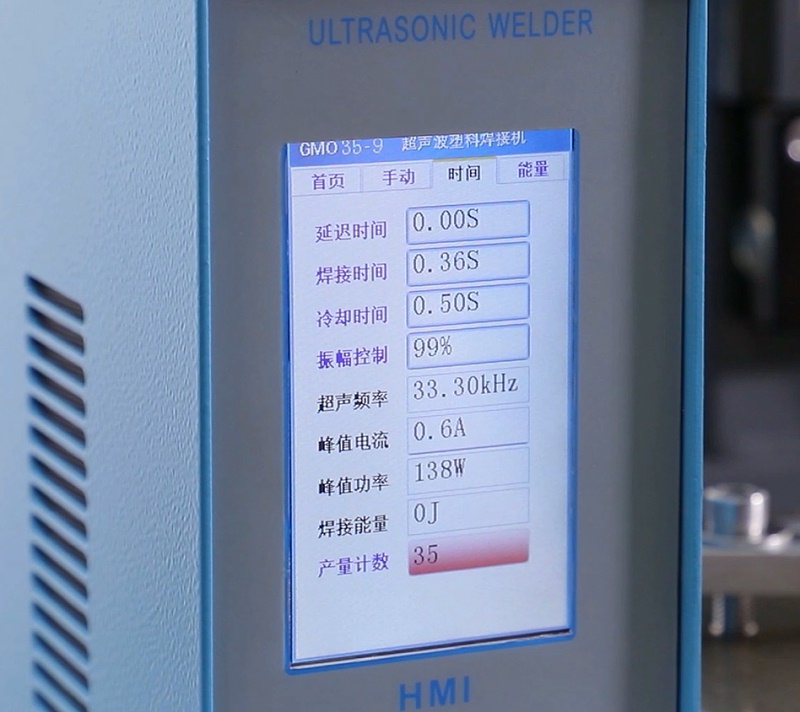

将超声波模具安装在超声波焊接机上,直接在超声波焊接机上测量频率,并按下频率跟踪键。频率数据将显示在发生器的数字显示屏上,即超声波焊接头的谐振频率。
还有许多其他的频率测试方法,如敲击超声波模具,让声波接收器接收,配合频率计,也可以测量超声波焊接头的频率等。  在频率测试中,除了熟悉测试仪器的特点和操作要点外,经验判断也非常重要,特别是当超声波焊头本身的尺寸或几何结构本身就很差时,否则往往会出现误判谐振频率的误差。
