超声波埋植工艺中螺母纹路的不同形式

来源: | 发布日期:2022-08-05

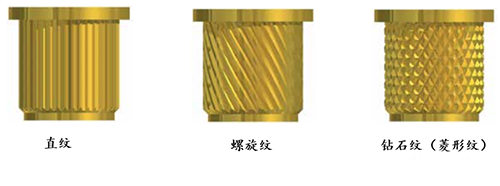

滚花是指螺母外侧的纹路,滚花用于增加螺母的扭力矩。常见滚花纹路有直纹、螺旋纹和钻石纹、或者各种纹路组合等。

直纹:直纹加工简单,成本低,能够提供最大的扭力矩,需要结合凹槽使用,以保证拉出力。
螺旋纹:螺旋降低了扭力矩,但是增加了拉出力。30到45度之间的螺旋角是一个最好的平衡,对拉出力有积极影响,同时把扭力矩值的损失降到最小。螺旋具有自我导向功能,埋置时可以自我导向。
钻石纹:滚花较浅、滚花面积大,相对于两种左右螺旋纹的组合。
螺母外形结构

三种滚花纹路,在拉出力和扭力矩的表现上存在差异。很难评价谁优谁劣,我们只是需要在合适的应用环境选择合适的滚花纹路。


滚花纹路通常具有锋利的尖角,在与塑料结合时容易产生应力集中。
这一特性,对于半结晶塑料影响不大,因为半结晶塑料对应力相对不敏感,因此半结晶塑料可以使用各种滚花纹路的螺母。
这对无定型塑料却非常致命,因为无定型塑料对应力非常敏感;无定型塑料在选择螺母类型时,应当避免锋利的滚花纹路。
而对于需要电镀的无定型塑料,电镀时的酸洗会造成支柱严重的开裂现象;最好是先电镀,再埋置螺母。
