超声波研磨的有几种类型?第一种你肯定见过。

来源: | 发布日期:2022-05-19
上一篇文章中,声峰超声波厂家给大家讲到了超声波研磨,抛光的工作原理方面,今天声峰超声波带大家了解一下超声波研磨的几种类型

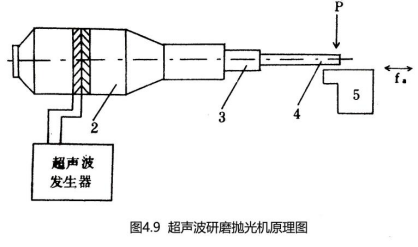

第一种:手持式超声波研磨,如图4.9所示。超声波振动方向与加工件表面平衡,可用于模具表面和狭缝小孔的研磨。


4.9超声波研磨抛光机原理图

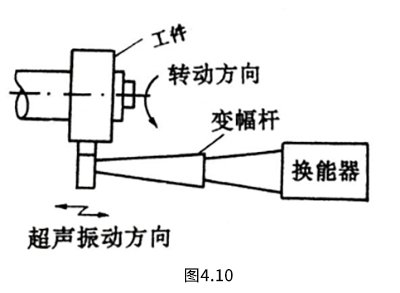

第二种:工件旋转的超声波研磨装置如图4.10所示。超声波纵向振动,振动方向与工件旋转的方向垂直。

4.10 工件旋转的超声波研磨装置

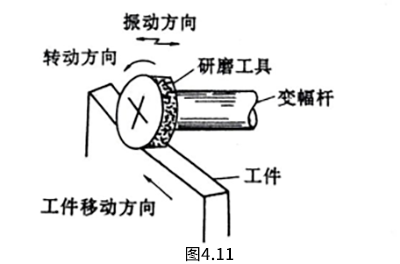

第三种:工具旋转振动的超声波研磨装置如图4.11所示。研磨过程中工件向前移动,振动方向与工件移动方向垂直。

4.11工具转动和振动的超声波研磨装置

第四种:工具头旋转且作纵向振动的超声波研磨装置,如图4. 12所示。超声波电能通过超声波换能器转为纵向振动,在通过变幅杆后传给弯曲振动圆盘,挠性杆再将弯曲振动圆盘的弯曲振动变成纵向振动后传给油石,进行纵向振动并旋转进行超声琦磨。这种装置适合用于高精度,高质量、高耐磨的精密孔加工。

4.12 超声波研磨装置 (2)
