超声波振动加工时的振荡回路(下)

来源: | 发布日期:2022-10-21
文章内容接上一篇,拾取(pick-up) 振动子的振动,将之送回振荡器的反馈方式有振动反馈形振荡方式(Motional Feed-back Oscillation,MFO方式)、定振幅控制方式( Automatic Amplitude Control,AAC方式),图3.21为MFO方式的原理。将放大回路的输出电流送入反馈回路,将正比于振动子振动速度的电压带到放大回路,满足下示条件时,回路振荡。

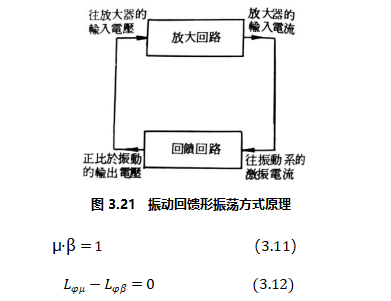

图3.21 振动回馈形振荡方式原理
μ=放大回路的放大量,β=回馈回路的回馈量,Lψμ=放大回路的相位偏差,Lψ=反馈回路相位偏差。
式( 3.11 )决定振荡程度,式(3.12)决定振荡周波数,如图3.21所示,设反馈回路以振动子回路的激振端为输入端,以振动电压为输出端,回路的相位特性及周波数特性完全等于振动子的机械共振特性,在振动子系的共振周波数,反馈量成最大,而且,移相量成为零。

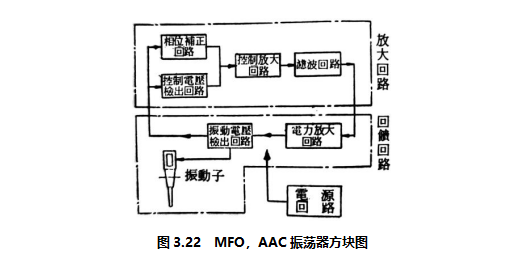

图3.22 MFO,AAC振荡器方块图

此方式的回馈回路输出电压,正比于振动子的振动速度或振动振幅,若控制激振电压使此电压一定, 振动子的振幅也一定。此为定振幅控制方式(AAC方式), 原理同MFO方式。

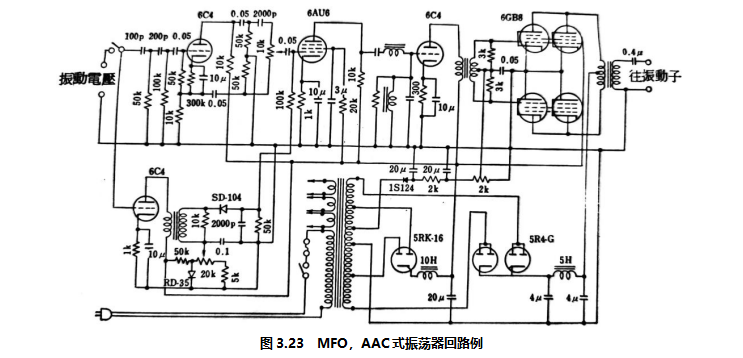

图3.23 MFO,AAC式振荡器回路例

图3.22为MFO式振荡回路的方块图,图3.23为实际回路一例,此回路的中心周波数20kHz,最大输出150W,检出电压小的话,须增大控制放大回路的放大度,这是异常振荡的原因,所以检出电压宜大。
