超声波振动子的安装方法（下）

前面文章中提到了关于abcd4种振动子的安装方式，继续一起来了解下还有哪些方法。

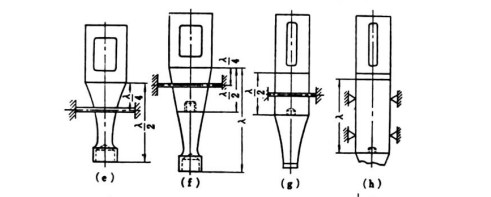

(e)与(f)是在喇叭及锥体的振动节一一亦即它们的上端面起λ/4处设厚的凸缘，各国的中、大输出超声波振动最广用此形式支持的强固度不如(b)图，但容易设计及制造。

(h)图是将以1波长共振而断面均匀的圆形喇叭之振动节点2处固定，以3支螺栓从120°的角度锁紧，此时，锁紧点的能量损失小到可不计。此固定方法可得的良好加工精度，超音波翰出中等或大时可用此方法，也可用于超声波加工机。
