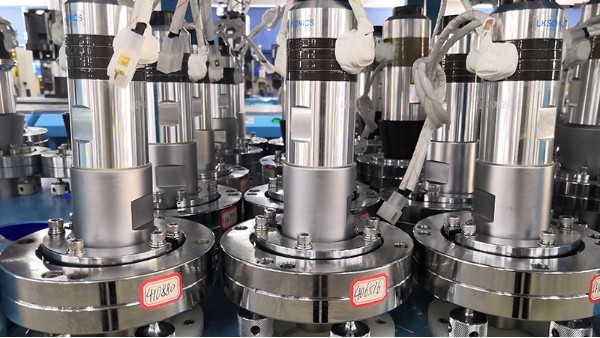

超声换能器是超声振动系统的核心部件。超声加工处理设备利用超声换能器的作用将超声波发生器产生的超声频电能转换成超声振动的机械能,并通过变幅杆进行振幅放大和聚能后再传输到工具头,进而实现对工件的超声加工处理。目前,广泛采用的超声换能器主要有 磁致伸缩换能器和压电换能器两大类。
磁致伸缩换能器是由磁致伸缩材料制作的铁芯外面缠绕线圈而成,如图4-5所示。当线圈中通以一定直流电流I0产生最佳偏磁场H0后,再通以交变电流I使其产生交变磁场H〜,使H〜重叠于之上,由此铁芯中的磁场将在水平上变化。
在交变磁场H〜的作用下,由于材料的磁致伸缩效应(焦耳效应),换能器两端面产生与交流电频率相同的交变伸缩,当交变电流的频率与换能器的共振频率一致时,换能器端部振动最强烈,由此从换能器两端面向介质辐射出超声波。
