放大器输出功率调节的两种方法

来源： | 发布日期：2022-09-22

放大器输出功率调节目前主要有两种方法：
第一种：改变激励信号导通角的方法

我们从串联型电压开关放大器负载电阻RL上的电压（例图1.36）,其基波电压幅度经富氏分析得

1.109

式中V_CC为电源电压、φ为电压的导通角，则输出功率为：

1.110

式中RA为换能器折算到输岀变压器初级的阻抗。当导通角为π时，输出功率达最大，有

1.111

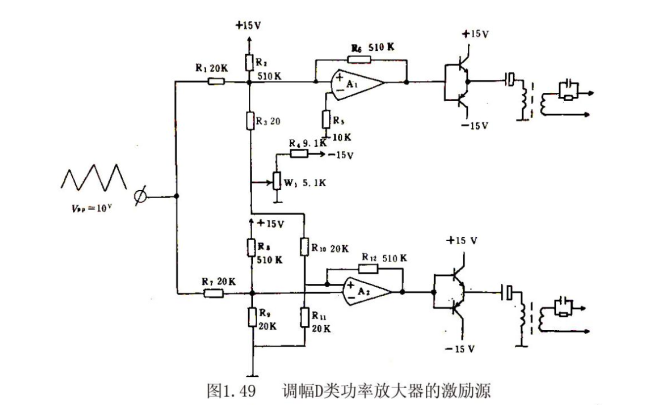

从式1.110中看出，若要改变D类功率放大器的输岀功率，只需改变激励信号的导通角φ即可。这种利用变换开关管导通角，实现输岀电压幅度控制的方法，又称调幅D类功率放大器，.其放大器的激励电源理图如图1.49所示。
图1.49中，由三角波经A₁、A₂组成比较器。A₁将三角波正半周变换成正方波；A₂将三角波的负半周变成正方波；可调节脉冲宽度，即调节导通角φ，从而达到调节D类放大器的输出幅度。

图1.49

第二种：改变电源的方法
由于输出功率与有关，从而可以通过改变V²_cc的大小，调节输出功率。图1.50为一半控桥式整流电源，改变单结晶管振荡频率（可调R₄₀~R₄₂或R₄₃ )，从而改变可控硅管（D₂₃、D₂₄）导通角，使输出电压V_cc变化。
