超声波环状磁伸缩振动子的设计

来源: | 发布日期:2022-10-13

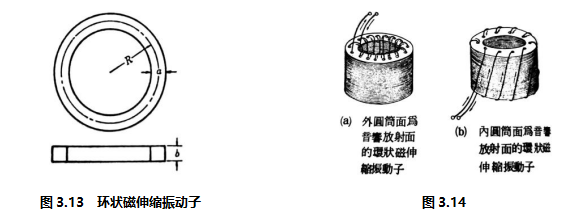

图3.13所示的环状磁伸缩振动子有各种振动姿态,常利用的振动姿态是在半径方向呼吸的振动,图3.13中,此起环的宽度a,环的半径R大某种程度以上时,此振动姿态的共振周波数f0是平均圆周长恰为材质中纵弹性波1波长的周波数。设E为杨氏系数,ρ为此材质的密度,f0

3.10

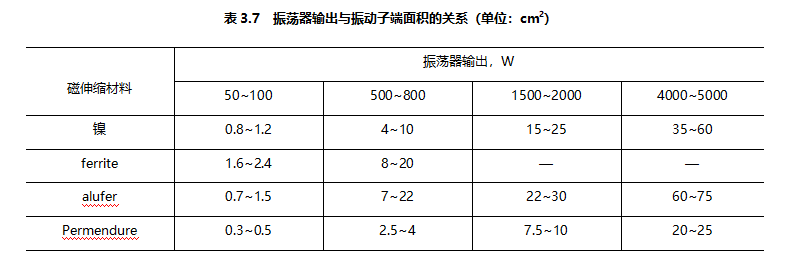

表3.7

其中,c为材质中的纵波音速,1665629826145
此种环状振动子的材质通常用镍,如图3.14积层,在孔卷线圈,图(a)是卷线圈使圆筒外面成音响辐射面,图(b)是圆筒外面成为音响辐射面。在环状振动子开孔时的工振周波数大致为式(3.10)。

3.13-14
